电接点双色水位计是利用连通器的原理将汽包水位反映到测量筒内,利用安装在测量筒内的电极对汽、水导电性能的差别,分别点亮不同的红灯、绿灯来显示汽包水位。

    工作原理

    电接点双色水位计由一次表（测量筒）和二次表（显示仪表组成），由于水和汽的导电性能差异极大，测量筒的作用是将水位变化通过电接点电阻的变化取得信号。在液态时由于介质电阻率小，当电接点间加上一电压时，电极上流过电流大，反之，末浸入液面下的电极流过电流小。这两种状态下流过的电流相差很大，可以作为一种信号馈送到二次仪表，经放大处理后，显示及控制输出，从而实现了远距离监控。

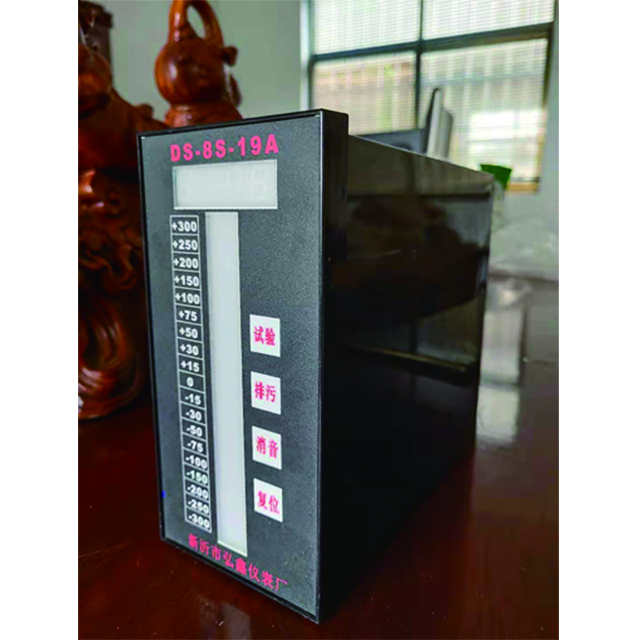

     二次表（显示仪表）

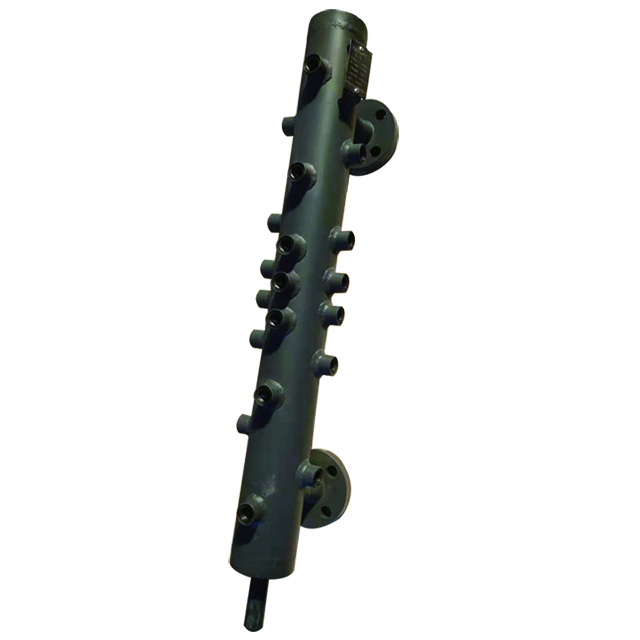

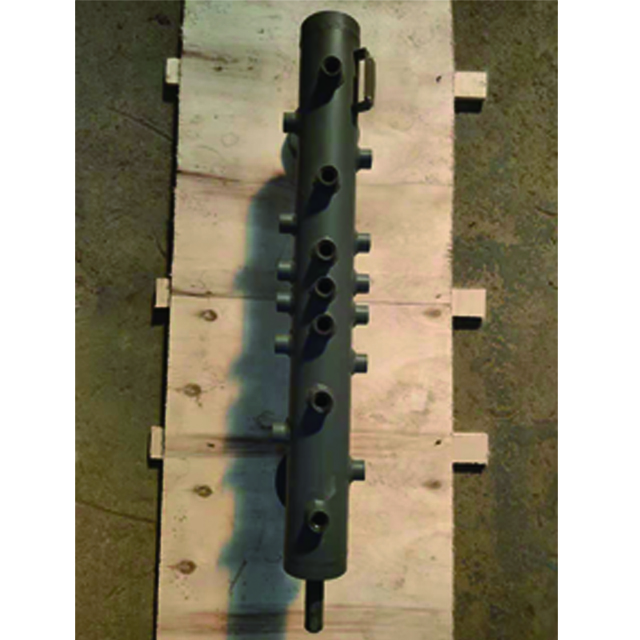

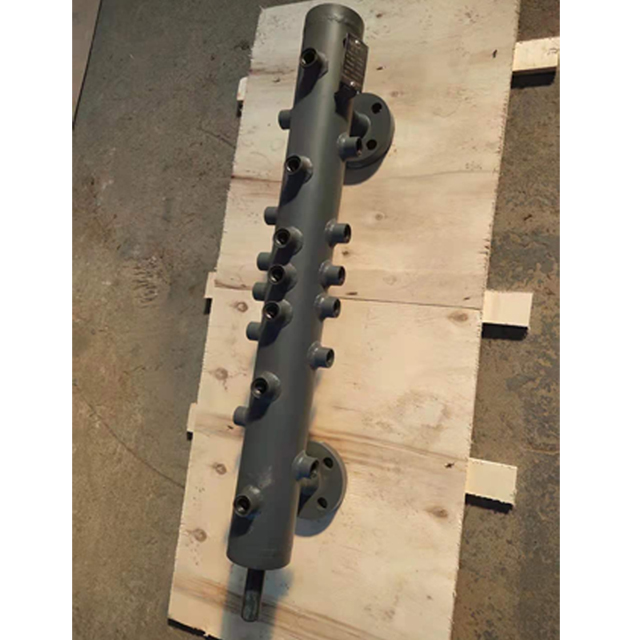

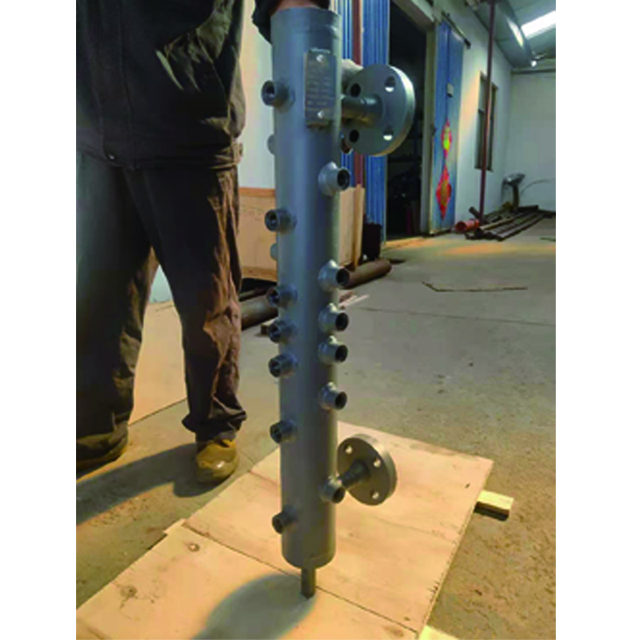

    一次表（测量筒）

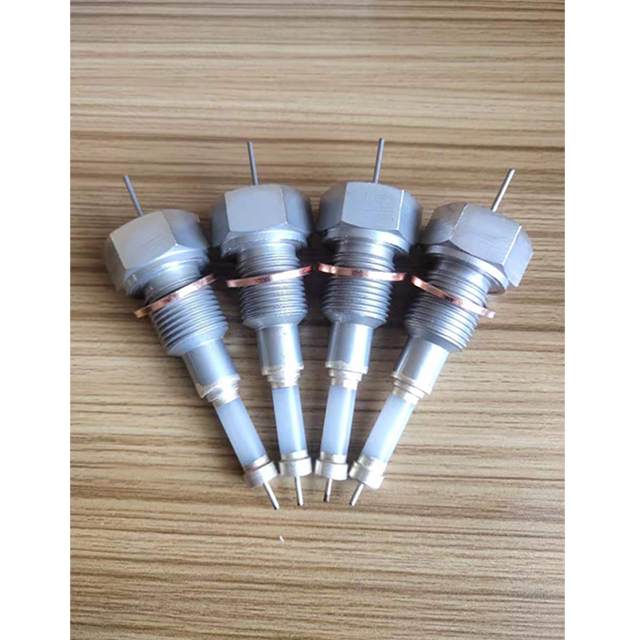

     陶瓷电极

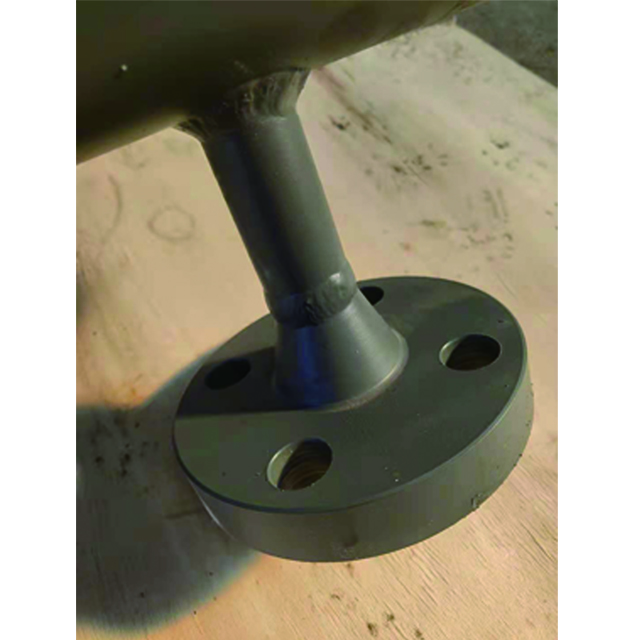

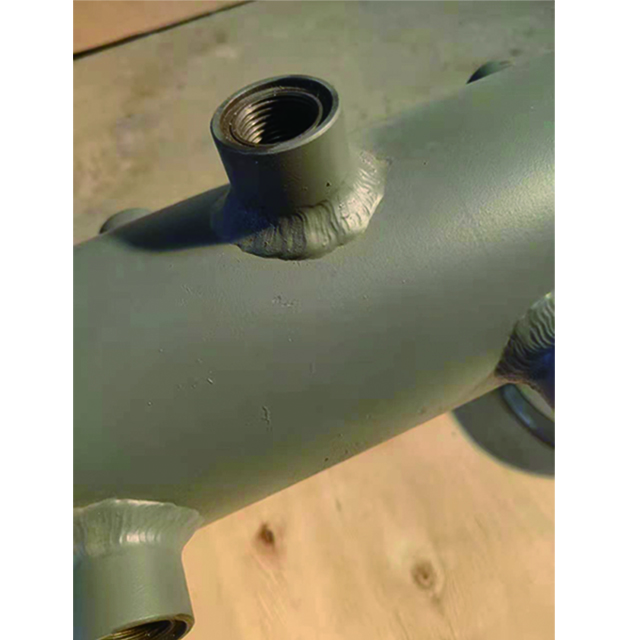

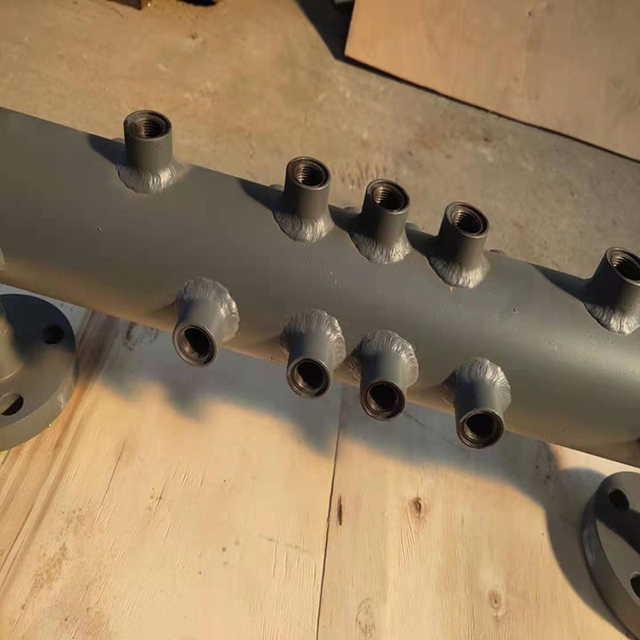

     细节展示

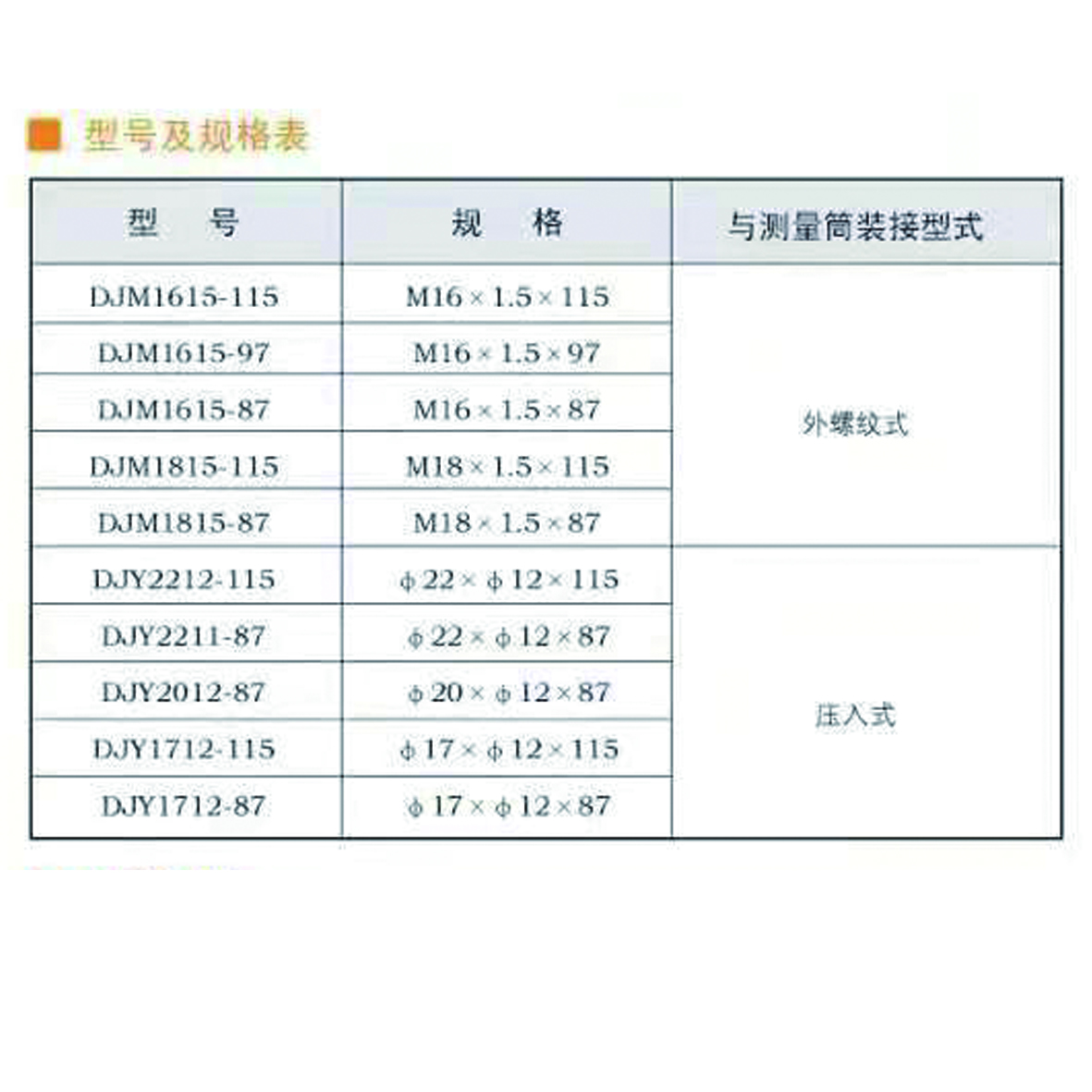

       电极型号及规格表

      订货须知

     1、仪表型号，标尺型号，报警点

     2、测量筒型号规格

     3、测量筒中心距，工作压力，法兰规格

     4、仪表壳增加输出4~20mA、1~5V或0~10mA直流信号，用户如需请注明

     5、是否供应配件（陶瓷电极等）
