概述

电接点双色水位计应用于锅炉汽包，高压和低压加热器，除氧器，蒸发器，直流锅炉启动分离器

水箱等液位测量显示。它采用红，绿双色面发光块显示页面在容器中的位置。

并且有越限报警输出功能。但不适宜易燃，易爆和腐蚀性液体的测量和控制。

该仪表内设计了水阻任意调节功能，便于用户现场调解使用。

该仪表适用于水阻0-500KΩ的场合。

技术参数

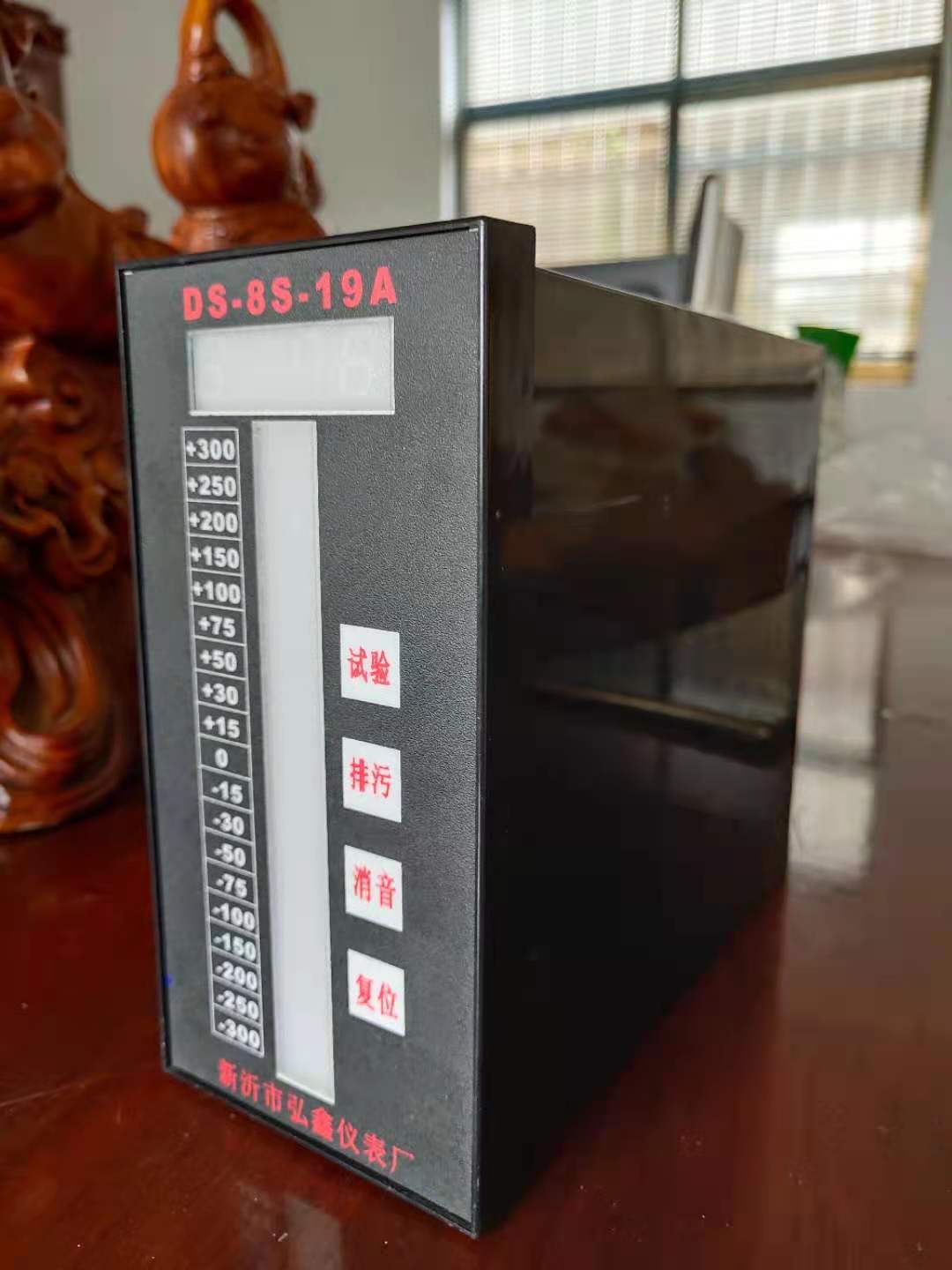

一 显示仪表【二次仪表】

液体水阻范围 0-500KΩ

模拟显示；一组双色面发光块【最多19点】以汽红水绿方式配合标尺刻度显示

电源电压； AC220V+/--10%/50Hz+/--1Hz

仪表工作环境温度；-10℃--45℃，相对湿度；≤85%

继电器输出接点容量；上，下线二组常开常闭200V3A【如有特殊需求，可提供上限三组，下限二组继电器输出的仪表】

报警方式；上，下级限超越正常液位，报警点的发光块闪烁，同时报警继电器触点输出动作

报警输出触点容量；AC220V.3A

型号

DS

Y表示用在除氧器上

S表示双向，D表示单向

显示点数

仪表代号

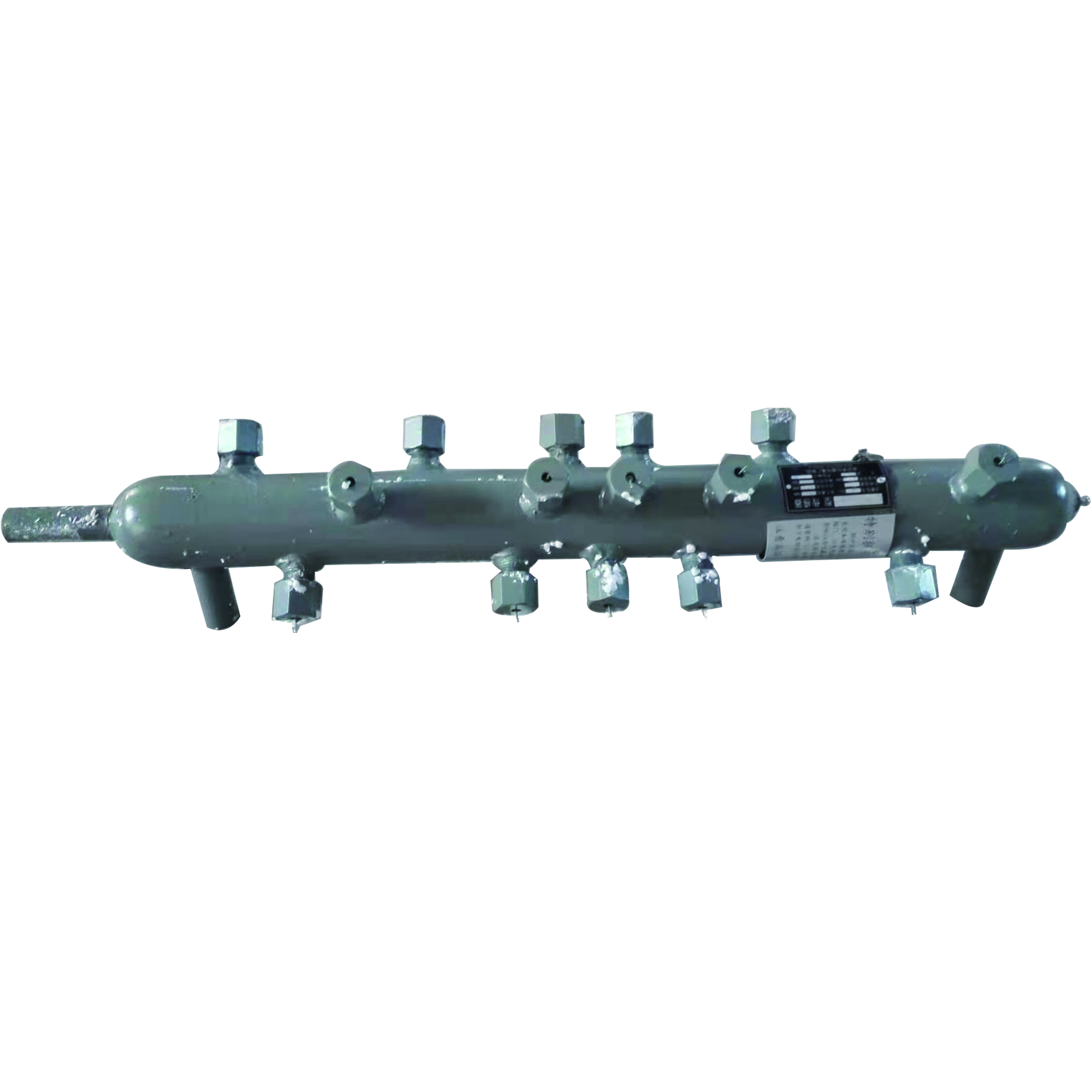

二，测量筒【一次仪表】

工作压力  0~20MPa

工作温度 0~350℃

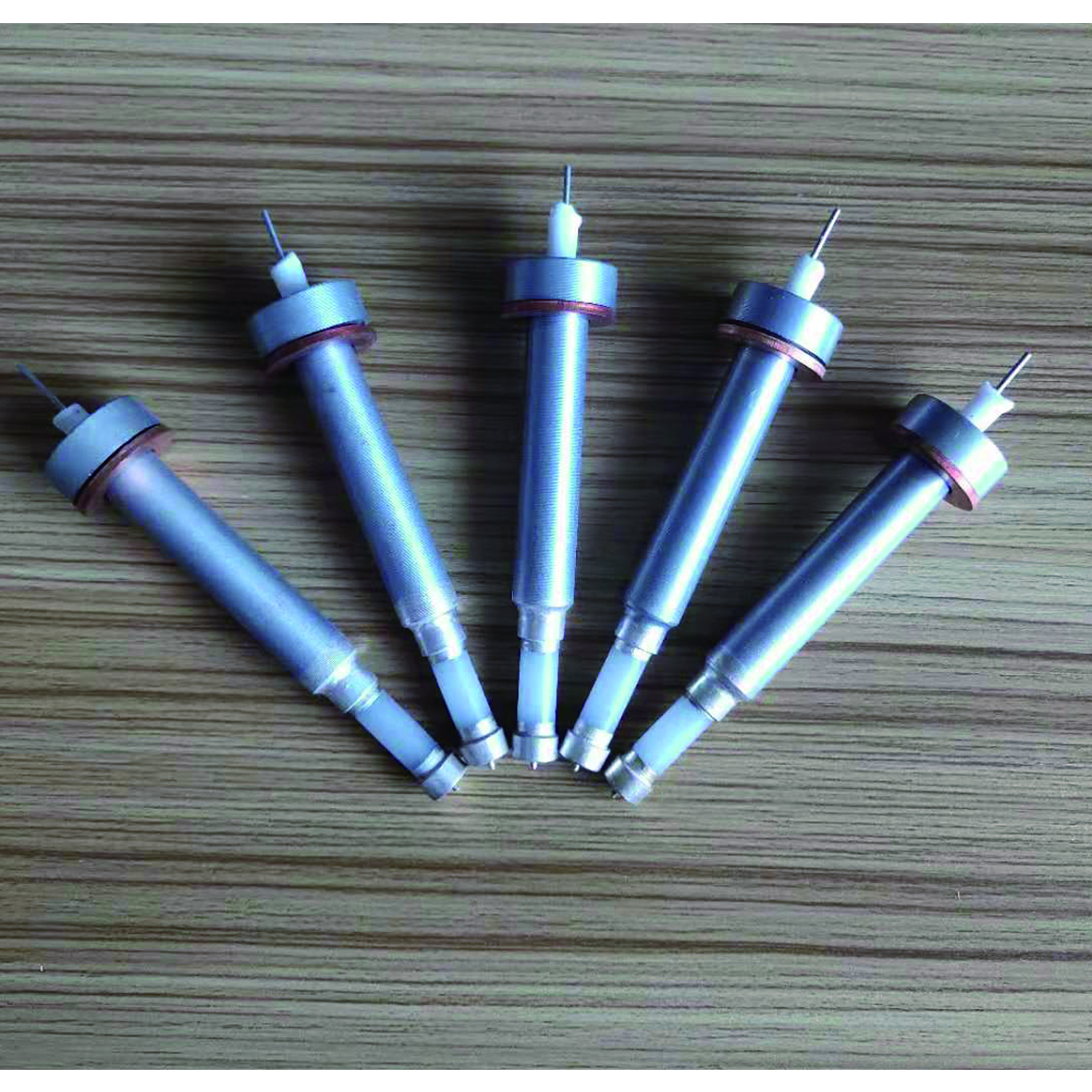

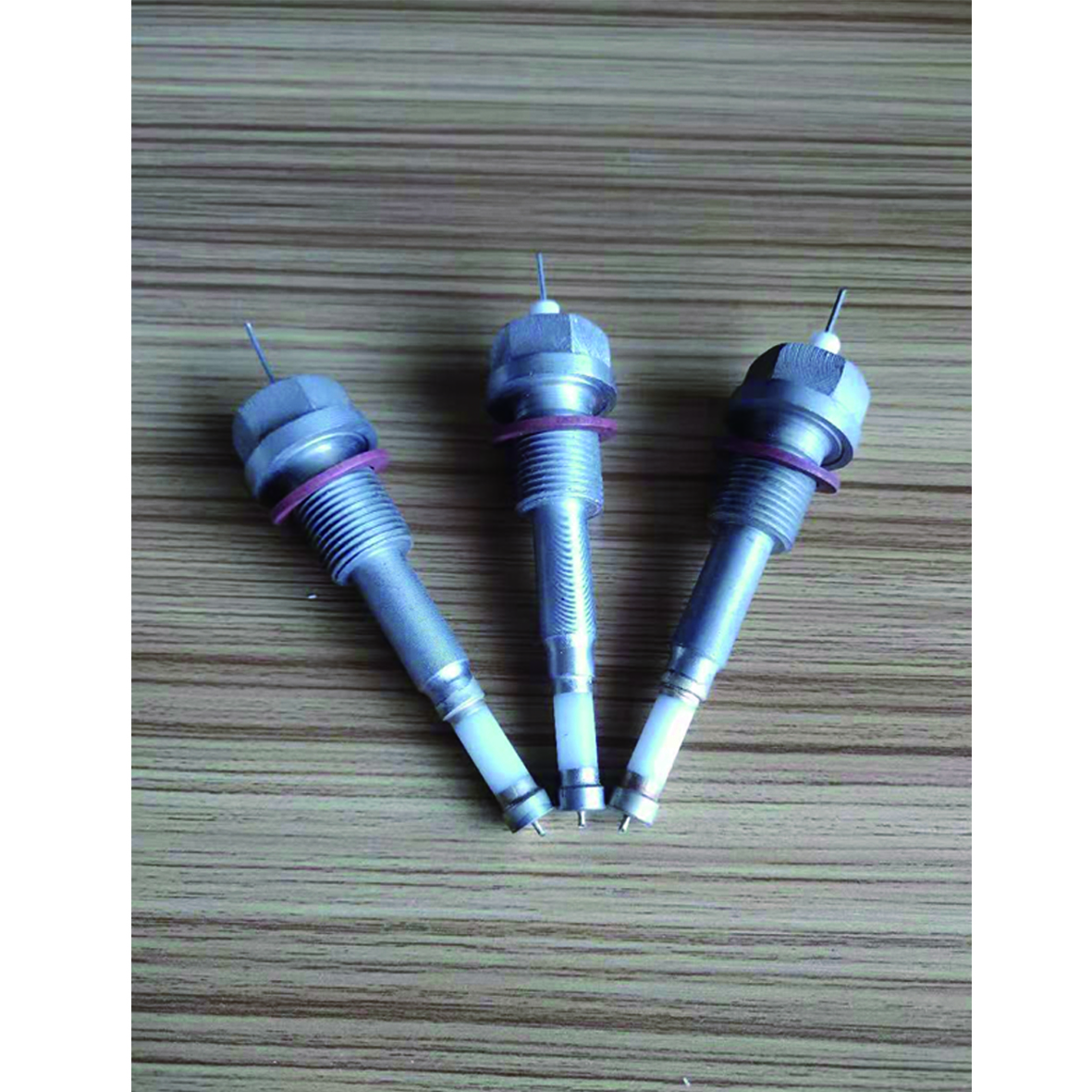

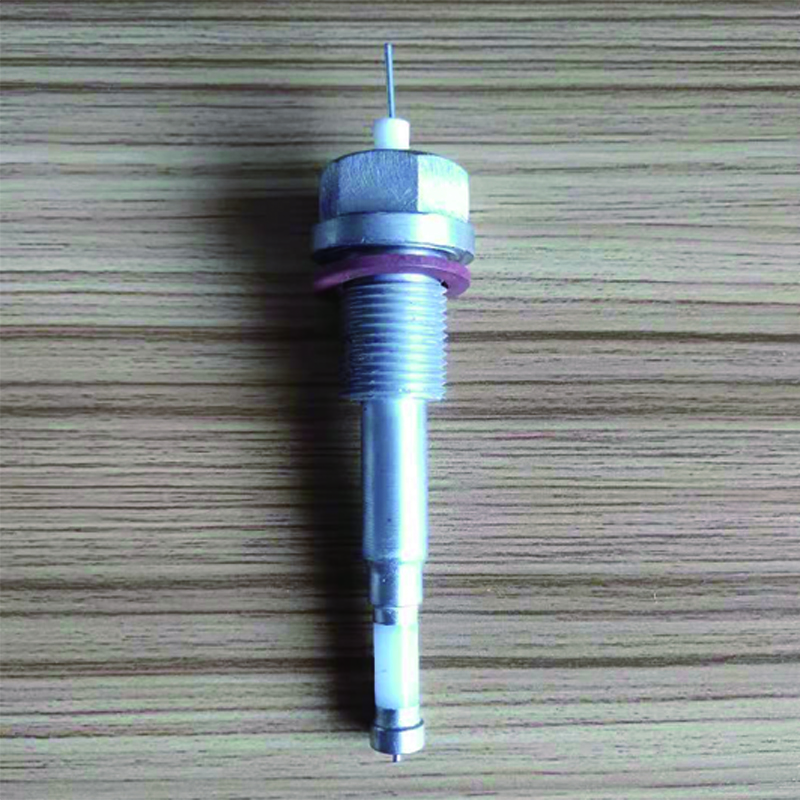

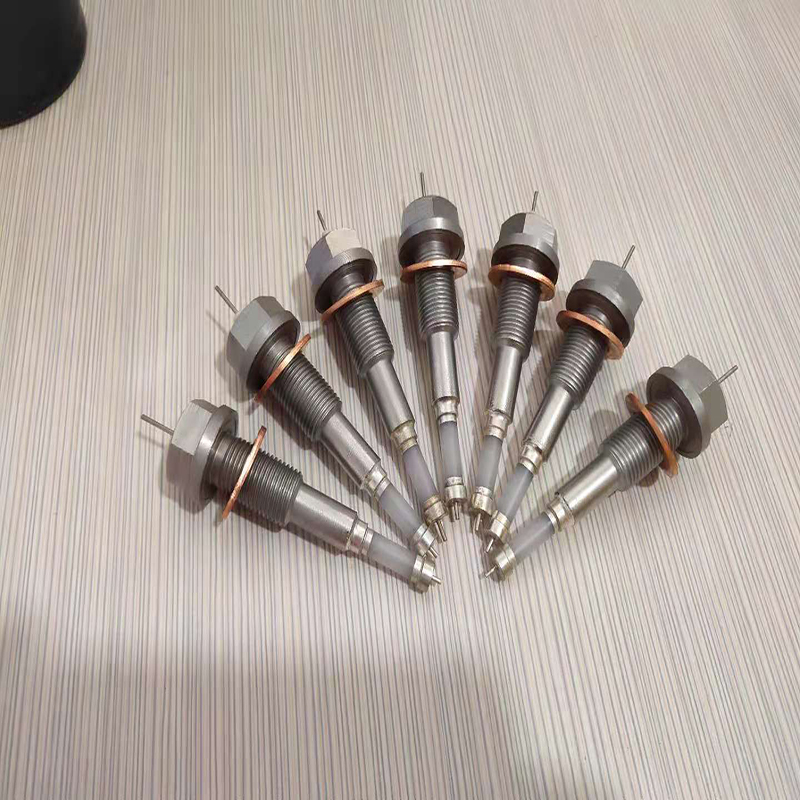

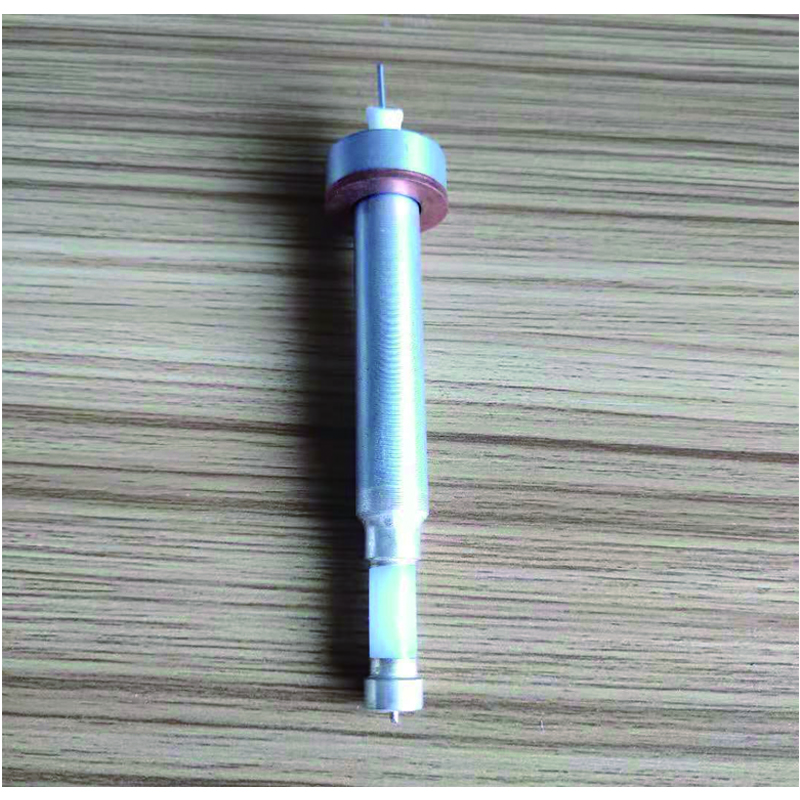

超纯陶瓷电极【电接点】，电极有二种规格；1，压入式   2螺纹式

工作原理

电接点双色水位计由一次仪表【测量筒】和二次仪表【显示仪表】组成，由于水和汽的导电性能差异极大

测量筒的作用是将水位变化通过电接点电阻的变化取得信号。在液态时由于介质电阻率小，当电接点间加上一电压时，电流上流过电流大

反之，末浸入液面下的电极流过电流下。这两种状态下流过的电流相差很大，可以自以为一种信号馈送到二次仪表

经放大处理后，显示及控制输出，从而实现了远距离监控

电极型号及规格

订货须知

1、仪表型号、标尺型号、报警点

1、测量筒型号规格

3、测量筒中心距，工作压力，法兰规格

4、仪表壳增加输出4~20mA、1~5V或0~10mA直流信号，用户如需请注明

5、是否供应配件（陶瓷电极等）

     电接点水位计优缺点：

   电接点水位计的优点：能适应锅炉变参数运行，延迟小，构造简单，显示直观，造价低，维护方便。电接点水位计的缺点是：电极长期浸泡在汽水中，容易造成腐蚀和产生泄露，以及显示的不连接性所造成的固定误差。
