概述　　

    B45H型单色石英管式水位表应用于各种高、中、低压锅炉汽包和贮存器，直接指示容器内液面位置的一次仪表，

 特点：

    具有结构简单，安装轻捷方便，密封性能好，安全可靠，外观大方等特点。 　　

技术参数：

   公称压力： 6.4MPa～10MPa

   工作温度：  450℃

   中心距(mm):L=440 、600

   法兰规格：   DN20 PN6.4        DN20 PN10

   注：中心距、法兰规格等可根据用户特殊要求设计制造。

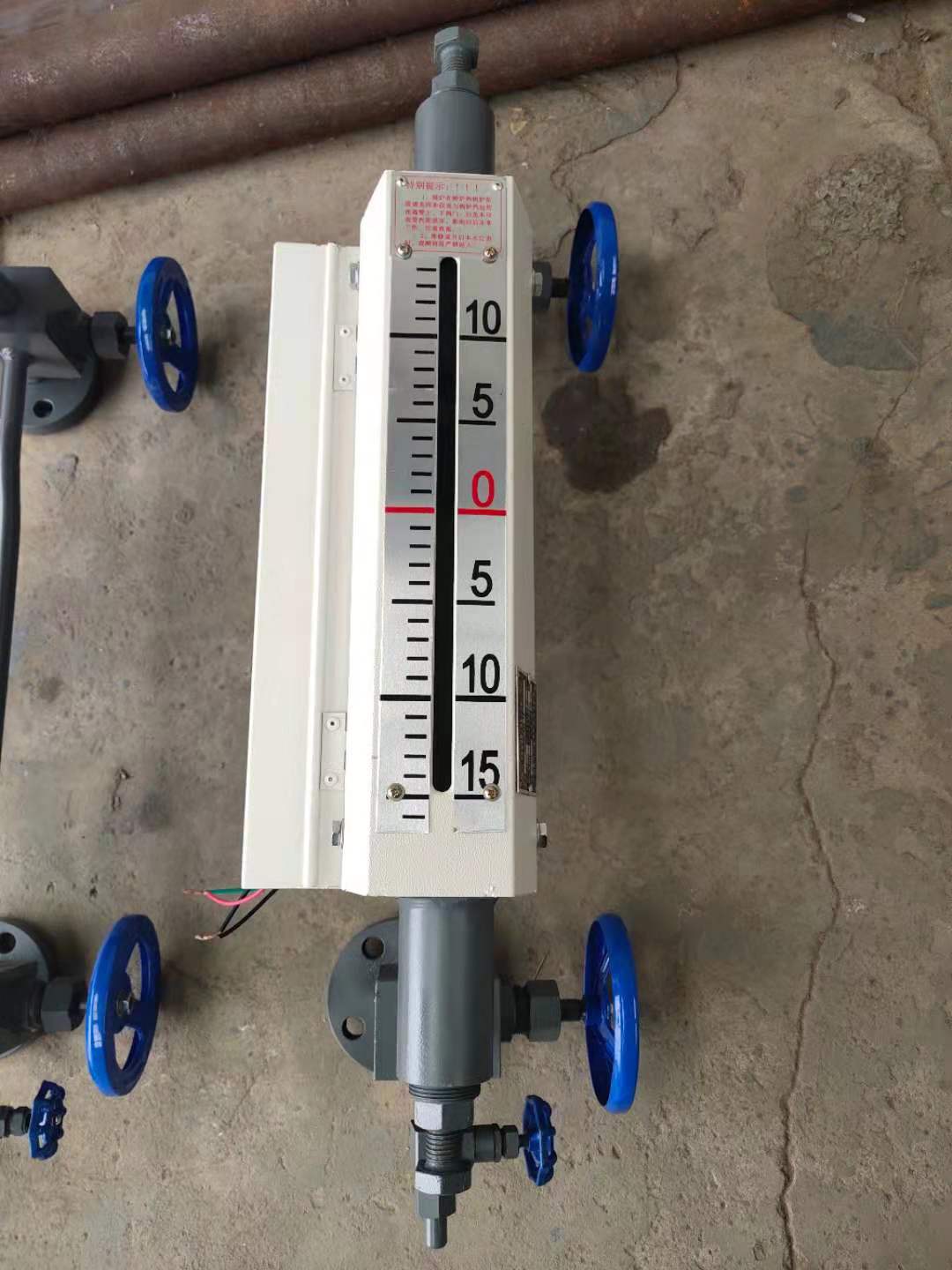

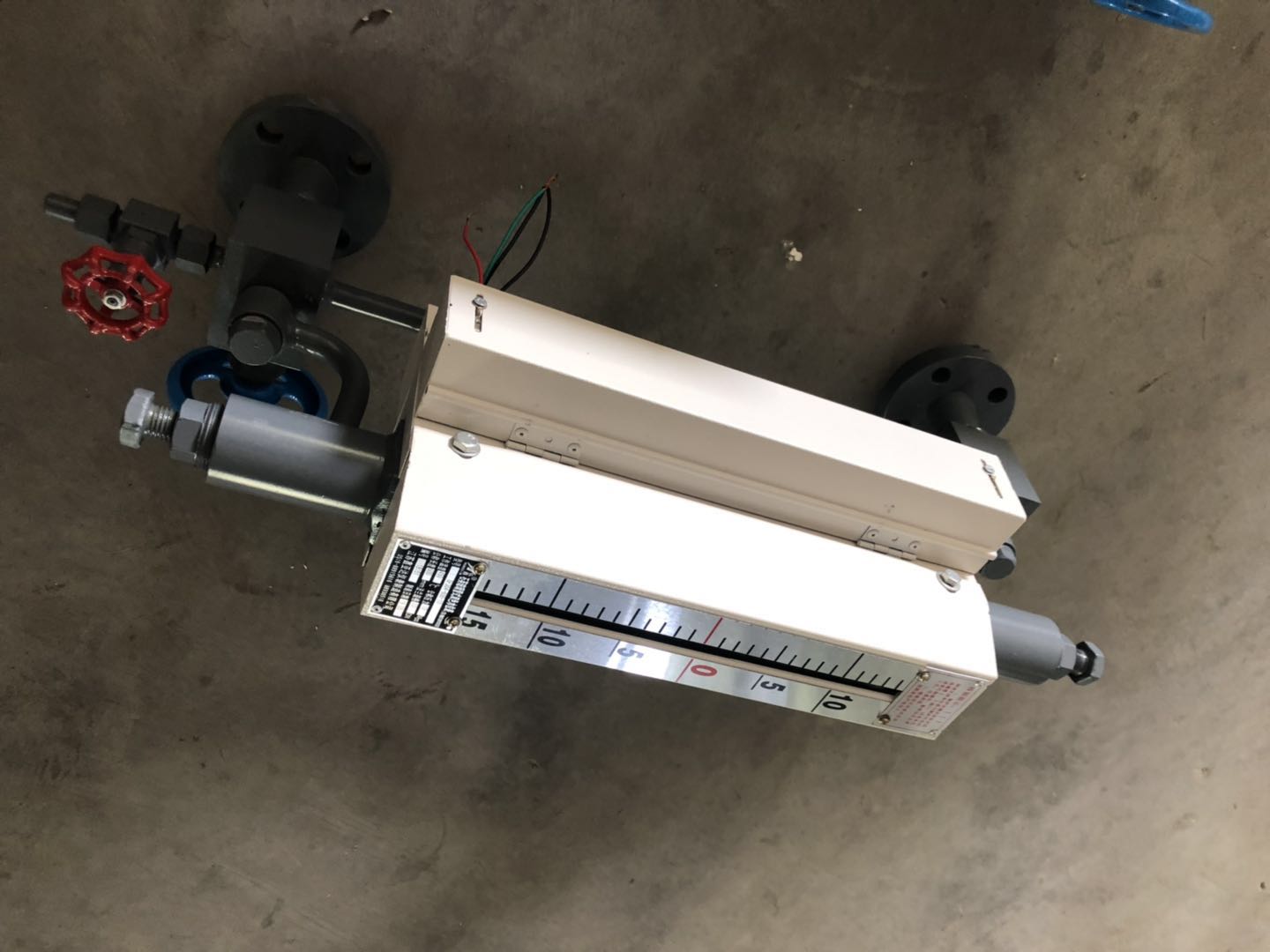

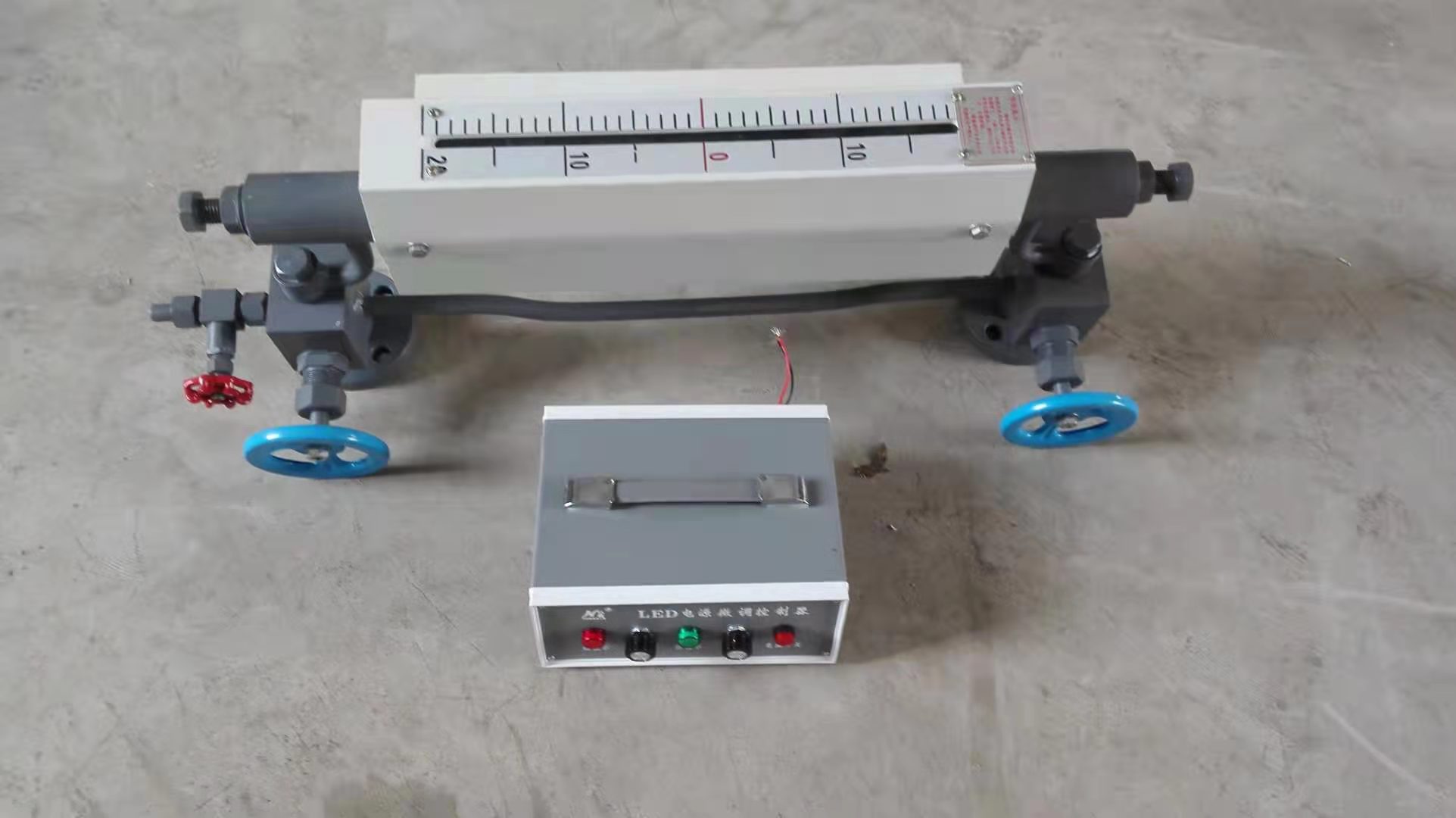

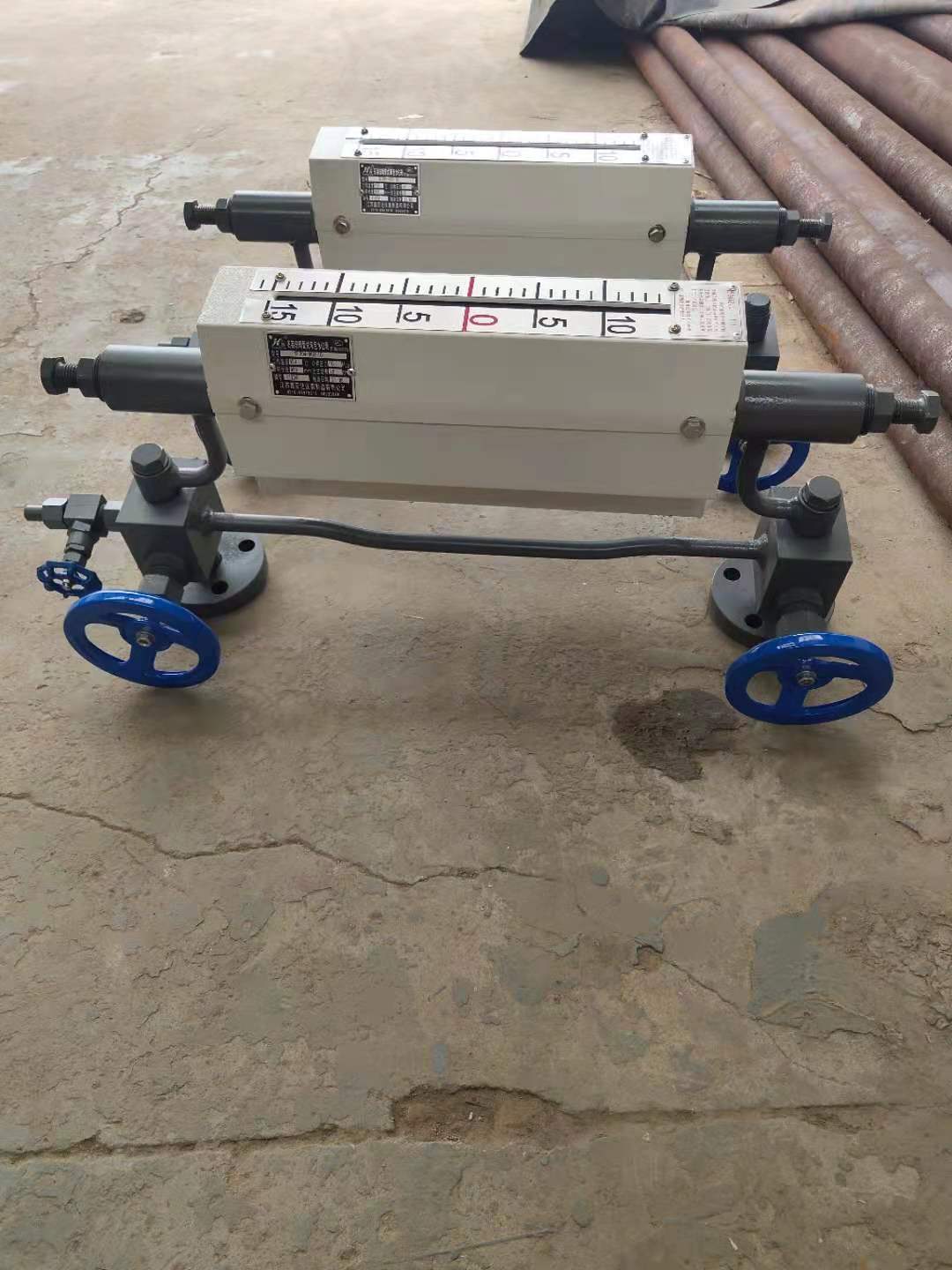

双色水位表由上阀、下阀、表体、排污阀、平衡管及灯罩等组成。

上阀和下阀除手动全开与全闭外，由于阀体的内部各有保险阀座与保险钢珠一枚，当石英管意外损坏时，保险钢珠在高压的汽水冲击下，高速顶向保险阀座，自动关闭表体的上下通道，直至手动关闭上、下阀为止。保险钢珠的复位，是通过平衡等取得压力平衡，造保险钢珠的自重而取得的，因此，不会出现假水位等不良现象。同时，这种水位表除备有专门防护罩外，水位表表体本身就是一个极好的防护罩，故十分安全可靠。

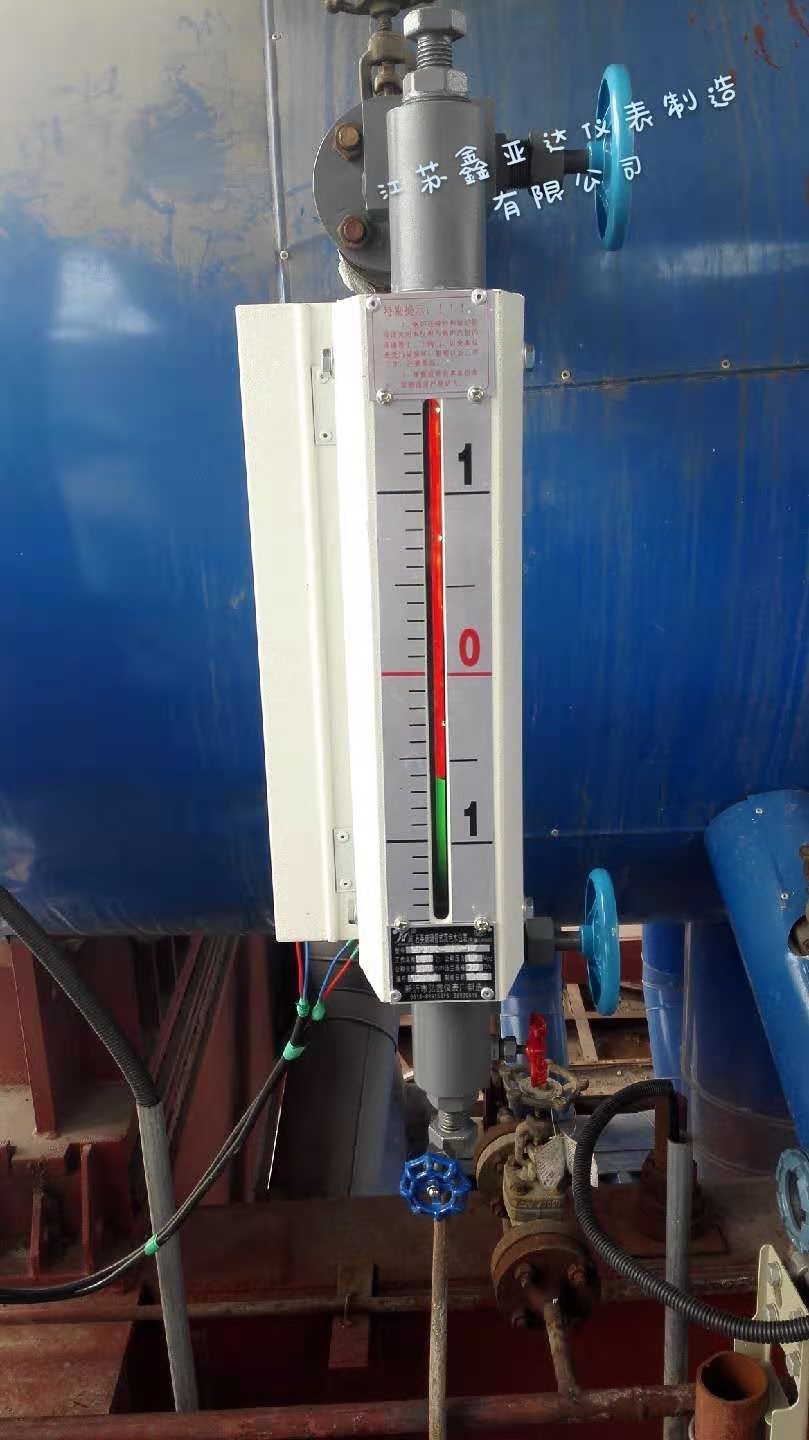

石英式双色水位表是利用光学原理直接显示液面位置后次性仪表，可广泛用于高、中压锅炉汽包和贮存器上。这种水位表，在水汽车共存时，水相呈绿色，汽相呈红色，水位界线十分明显便于观察；当满水时，整个管柱呈绿色，汽满时，整个管柱红色，彻底克服了一般水位表满水或满汽时无法分辨，以致造成严重事故的缺点。同时，该表还具结构简单、维修方便、安全可靠等优点。
