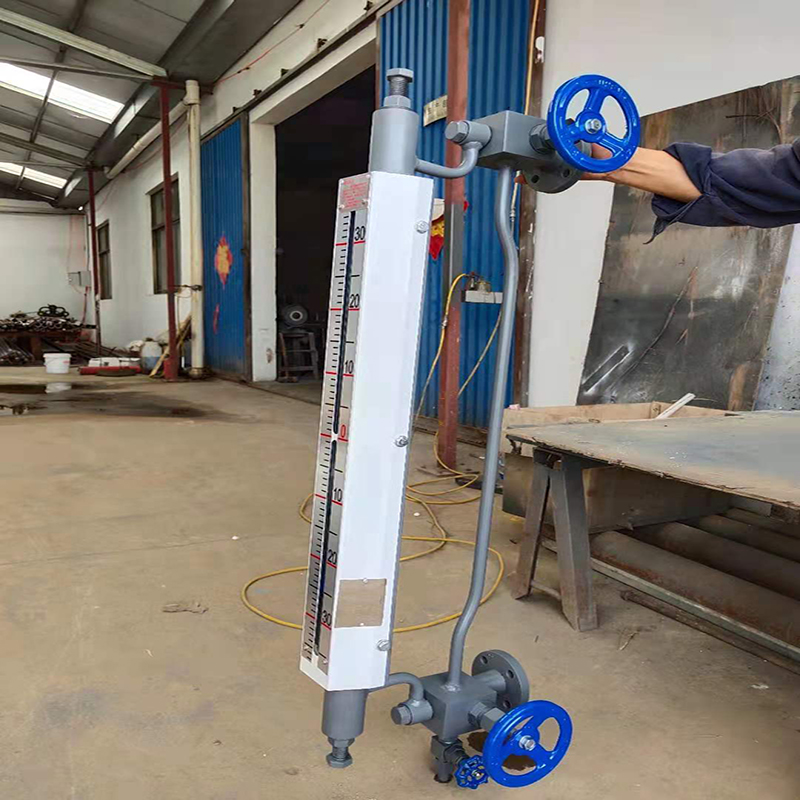

B45H石英管式单色水位表

   一、概述

    B45H型单色石英管式水位表应用于各种中，低压锅炉汽包和贮存器、罐上直接指示容器内液面位置的一次表，具有结构简单，安装轻捷方便，B45H型看可360°调整观测方向，密封性能好，安全可靠，外观大方等特点。

  二、结构原理

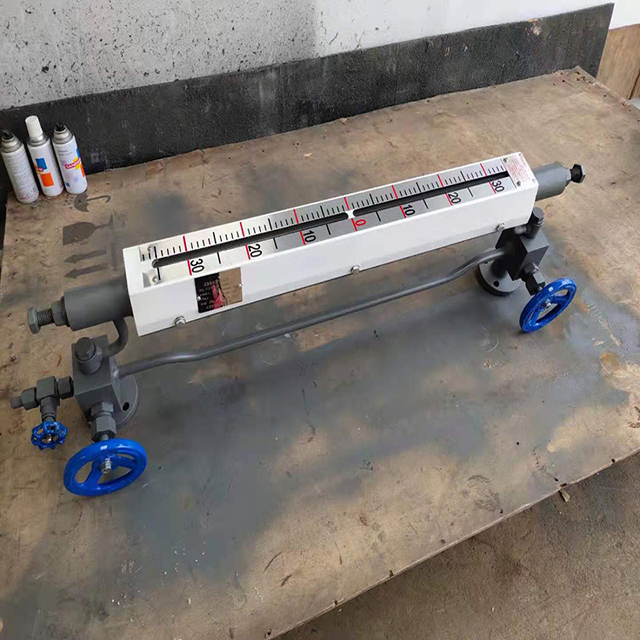

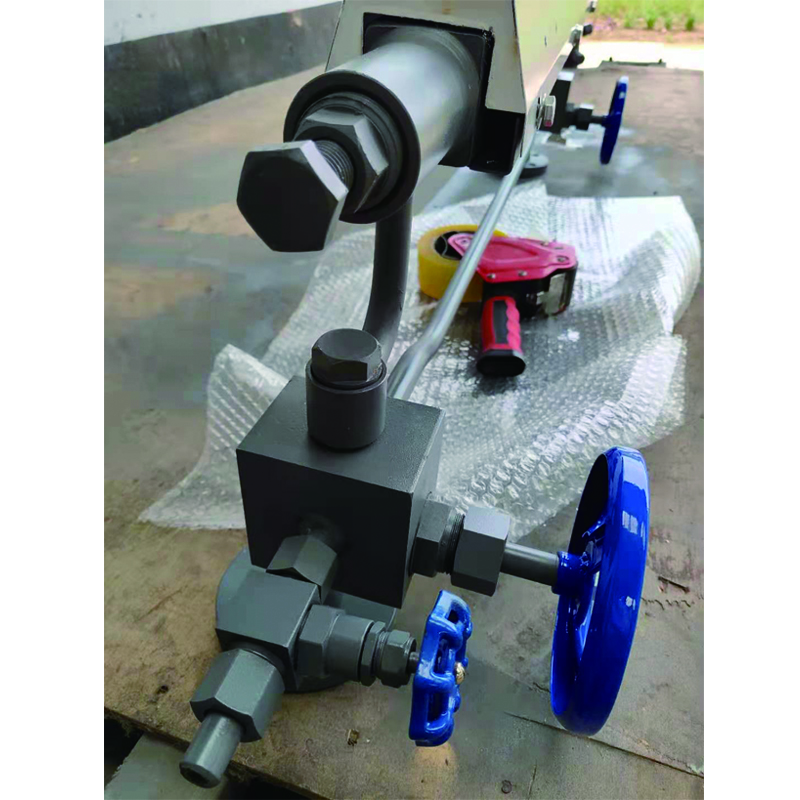

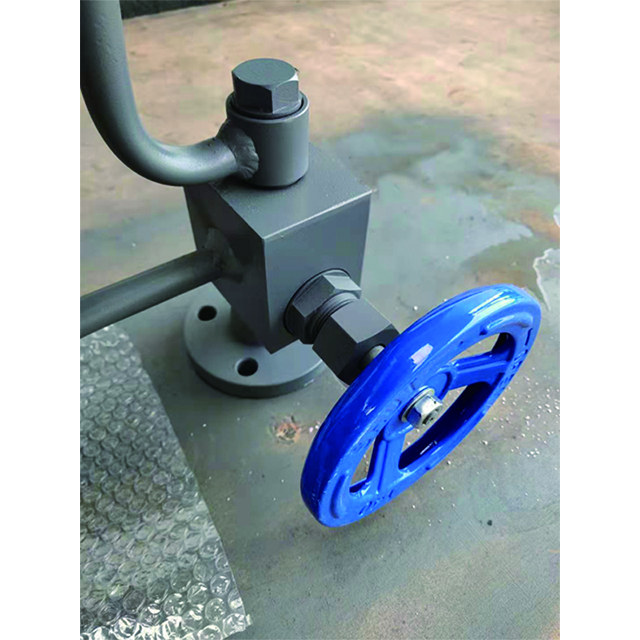

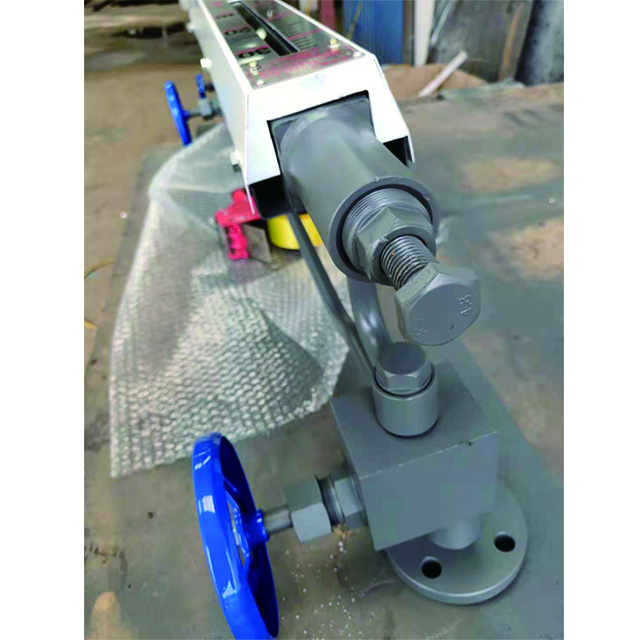

    水位表由上阀，下阀，表体，排污阀，平衡管及防护罩等组成。阀门法兰与锅炉汽包或容器法兰相连接，构成联通回路。上下阀内装有保险钢珠，在运行过程中，当石英管意外破损时，能快速堵塞通道防止水汽喷出伤人，直至手动关闭上、下一次阀门。

   三、主要技术参数

    1、公称压力（MPa）：6.4~10

     2、工作温度：t≤450℃

     3、中心距（mm)：440、600

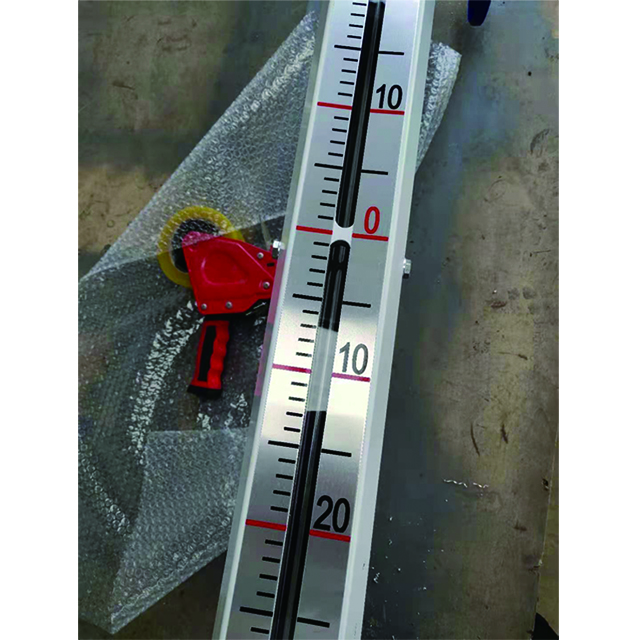

     4、观测范围（mm）：200、300

     5、法兰规格：DN20  PN6.4；DN20   PN10

     6、石英管外径（mm):ф20、ф22、ф24、ф26

     7、材质：碳钢、不锈钢

           注：中心距，法兰规格，观测范围可根据用户特殊要求设计制造。
