概述：

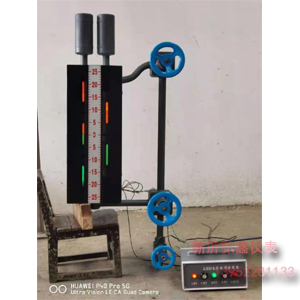

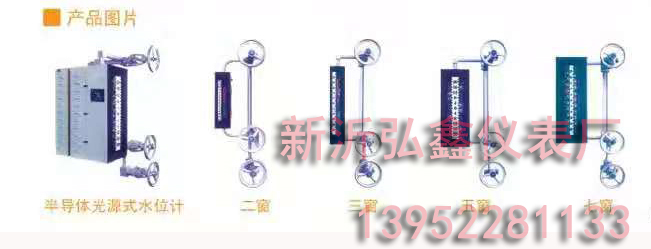

TC系列高压云母式双色水位计适用于超高压、亚临界、超临界锅炉及压力容器的水位监测，它是在总结国内外透射式双色水位计优点基础上最新研制而成的。分有盲区和无盲区两种结构。具有自冲洗效果好，不易挂垢，显示清晰，维护方便，安全可靠等特点，是目前监测锅炉汽包水位最理想的仪表，水位计的光源形式即有特制的灯管结构的，也有采用发光二极管LED的新型光源结构，它具有环保，节能，寿命长，耐高温等特点。

工作原理：
云母双色水位计通过汽、水阀门与汽包汽侧、水侧相连接，形成连通体，利用连通器的原理使水位计的水位与汽包水位一致。当然,锅炉正常运行后,由于由于锅炉汽包内与现场水位计内的温度不同，会造成锅炉汽包内外饱和蒸汽水的比重的不同，因此水位计显示水位与实际锅炉汽包运行的水位存在一定的差值。
显示原理：

由光源发出的红色光和绿色光，射向水位计本体液腔。在腔内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收 。而在腔内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上。因此在正前方观察，显示汽红水绿。

应用范围：
云母双色水位计主要用于火电厂高温高压蒸气锅炉水位计观察孔，透明、透波、耐高温、抗腐蚀、耐冲刷、绝缘、平滑而清晰、高频介质损耗低等特性。可用于高频介质、高温真空、高温高压、强酸强碱等工作环境，在温度压力急剧变化下也不影响其化学性质和光学透明度，因此是火电厂、炼油厂、化工厂等高压蒸汽锅炉水位计中作保护衬的理想材料。
