工作原理

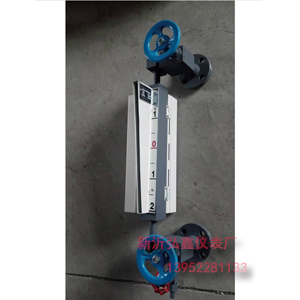

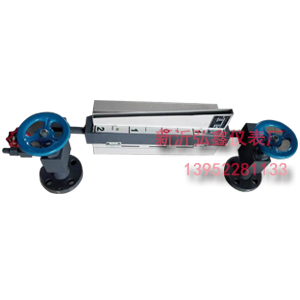

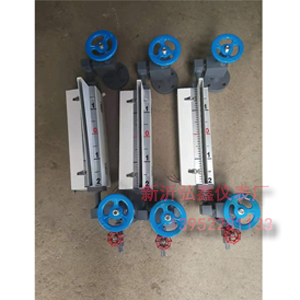

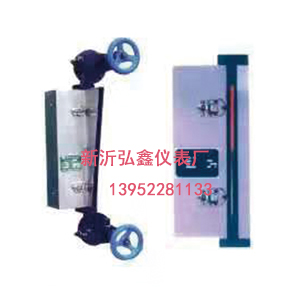

  B49H型管式双色水位表是就地仪表，主要安装在锅炉汽包或各种液体的压力容器上，直接观测水位（液位）。水位表的阀门法兰与锅炉汽包或容器法兰相联接，使水位表和锅炉汽包或容器构成一个联通的回路，根据连通器的原理，水位表的液面高度就是锅炉汽包或容器里的水(液）位高度。

  水位表主要是由表体，光源总成和阀门组成。

型号规格

双色水位表由上阀、下阀、表体、排污阀、平衡管及灯罩等组成。

上阀和下阀除手动全开与全闭外，由于阀体的内部各有保险阀座与保险钢珠一枚，当石英管意外损坏时，保险钢珠在高压的汽水冲击下，高速顶向保险阀座，自动关闭表体的上下通道，直至手动关闭上、下阀为止。保险钢珠的复位，是通过平衡等取得压力平衡，造保险钢珠的自重而取得的，因此，不会出现假水位等不良现象。同时，这种水位表除备有专门防护罩外，水位表表体本身就是一个极好的防护罩，故十分安全可靠。

石英式双色水位表是利用光学原理直接显示液面位置后次性仪表，可广泛用于高、中压锅炉汽包和贮存器上。这种水位表，在水汽车共存时，水相呈绿色，汽相呈红色，水位界线十分明显便于观察；当满水时，整个管柱呈绿色，汽满时，整个管柱红色，彻底克服了一般水位表满水或满汽时无法分辨，以致造成严重事故的缺点。同时，该表还具结构简单、维修方便、安全可靠等优点。
