一、用途

HXSP平衡容器是差压式水位计的一次仪表。它与水位指示器或差压变送器配套使用，用来测量水位，并可做容器报警用，可以在锅炉正常运行情况下反映汽包内的质量水位。

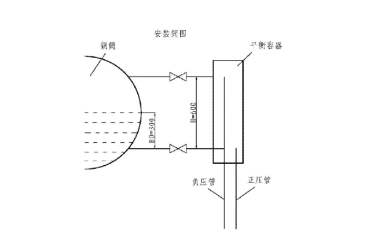

我厂生产的平衡容器分双室平衡容器和单室平衡容器两种，压力等级分为低压、中压、高压，这些产品已成系列（特殊参数也可重新设计），并随锅炉配套使用。选用时可根据汽包（或受压容器）内介质的压力和温度、观测范围、水管中心到正常水位的距离（Ho）以及汽水中心距（H）而定。

二、结构特点及工作原理

   HXSP双室平衡容器是由正压管、负压管等零件焊接而成。工作过程中，饱和蒸汽因为凝结而释放的热量同时对正压管和负压管加热，使正压管内水的重度在任何工况下都近似等于汽包（或受压容器）内水的重度；又由于正确的选用正压管的高度，不论容器内压力如何变化，正压管的压力与负压管的压力变化值均相等，因此双室平衡容器输出的差压不变，即低置水位指示的水位不变。一旦水位发生变化。则输出差压也随之变化，所以低置水位指示可以适时显示容器内的水位。

三、型号规格：

HXSP双室平衡容器主要用于≤10.0MPa以下，其它规格按用户订货要求。

双室平衡容器工作原理

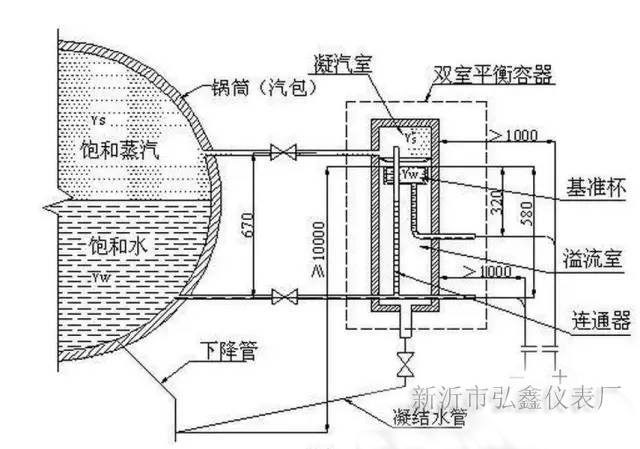

如下图，双室平衡容器结构较单室平衡容器复杂，它是由凝汽室、基准杯、溢流室和连通器等几个部件组成。来自汽包的饱和水蒸汽经过凝汽室凝结成水流入基准杯，基准杯的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压变送器的正压侧。基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室，溢流室收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。而连通器是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的（基准）压力比较以得知汽包中的水位。
